Harmony Solid State Relæ (SSR) nulvoltskoblende for DIN-skinne, 24-280VAC udgang på 6A

Harmony Solid State Relæer kan anvendes til alle former for kobling af signaler og belastninger.
De er ideelle til anvendelse i pakkemaskiner, plaststøbning, tekstil produktion og til varmestyringer.
Det er også muligt at anvende dem til lysstyring hvor der er behov for en lydløs kobling, som f.eks. på hospitaler hvor støj er uønsket.
Fordelene ved et solid state relæ er, at de er designet til hyppige koblinger uden mekaniske dele hvilket gør dem perfekte til f.eks. PID styringer.

Solid state relæer er opdelt i relæer til AC-last og DC-last og de kan ikke anvendes til begge dele.
Til AC-last er det også vigtigt at vide om man har behov for nulvoltskobling eller øjeblikskobling.

Solid state relæer genererer en del varme under drift og derfor er det vigtigt at være opmærksom på omgivelsestemperaturen i tavlen og eventuelt reducere belastningen derefter.

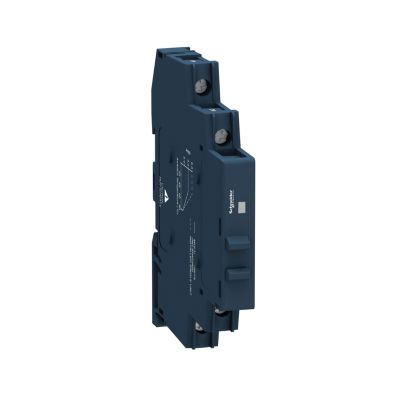

SSM1A16BD er et en-faset solid state relæ for montering direkte på en 35 mm DIN-skinne.
Den indbyggede køleplade gør det klar-til-brug og det kan klare op til 40 graders omgivelsestemperatur uden at reducere belastningen såfremt det er placeret med min 11 mm afstand til nærmeste komponent.
Ved placering af 2 eller flere relæer lige ved siden af hinanden skal den maksimal belastning reduceres og ved mere end 25 graders omgivelsestemperatur skal belastningen reduceres yderliger.
Relæet har en AC-udgang med nulvoltskobling og et bredt spændingsområde på 24..280 VAC med en maksimal belastning på 6A.
Forsyningsspændingen til relæet kan være imellem 4..32 VDC og terminalerne har layout som et relæ med indgangsterminaler i toppen og belastning i bunden.
En grøn status LED på fronten indikerer om der er forsyning til relæet.

SSM1A16BD har en bredde på 11 mm. en dybde på 83,7 mm og en højde på 90,3 mm.
Terminalerne til belastningen kan klare ledertværsnit imellem 0,3..2,5 mm².
