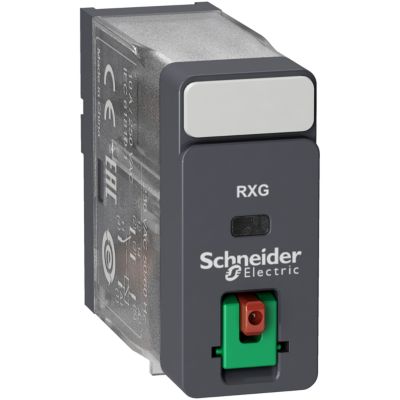

Harmony RXG stikbensrelæ med testknap, 1 C/O relækontakt på10A og 120VAC forsyning

Zelio RXG er en serie af stikbensrelæer der med en bredde på 16 mm og kraftige stikben er kompatible med øvrige mærker i branchen Relæerne fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan vælges med eller uden testknap og indbygget lysdiode. Der er mulighed for isætning af et beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen såfremt der er behov for dette. Soklerne RGZE1S35M og RGZE1S48M har separate terminaler for forsyning og kontaktsæt der gør det enkelt og overskueligt at fejlfinde på relæerne. RXG11F7 er et stikbensrelæ med 1 C/O AgSn kontakt på 10A og indbygget testknap. Testknappen kan momentant påvirkes ved at trykke på den røde knap og tvangskobles ved at vippe den grønne del op. Lige over testknappen er en mekanisk indikator hvor et orange mærke viser om relæet er trukket. Derudover er der en påbygget mærkeplade hvorpå opmærkning af relæet kan foretages. Relæet har en levetid på 100.000 koblinger (afhængig af belastningsgrad og type). Forsyningen til RXG11F7 er 120 VAC og egetforbruget på relæet er 0,82VA. Mindste indkoblingsstrøm på kontaktsættet er 100mA. Relæet leveres uden sokkel og skal monteres i en RGZE1S35M sokkel for at kunne anvendes. Yderligere opmærkning af soklen kan foretages med RSZL300 opmærkningspladerne der let trykkes ned på selve soklen. Det er muligt at forbinde op til 8 relæer med sløjfeskinnen RGZS08 der fås som tilbehør til soklerne. RXG serien har UL og CSA godkendelse for brug i USA og Canada.
