Grundfos spildevandspumpe DP10.65.26.E.Ex.2.50B - Kloak

DP10.65.26.E.EX.2.50B

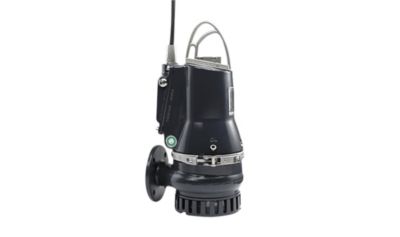

GRUNDFOS DP AUTOADAPT pumpen er en transportabel pumpe til både private og industrielle applikationer.

Pumpen har en halvåben løber for 10 mm med flere skovle og frit gennemløb og egner sig til at pumpe:

• Dræn- og overfladevand
• Grundvand
• Industrielt procesvand uden faste stoffer eller fibre.

Den kompakte konstruktion gør pumpen velegnet til såvel midlertidig som permanent opstilling.

Pumpen er en dykpumpe af støbejern med indbygget eksplosionsbeskyttet 3-faset motor. Godkendelser: LGA, ATEXPumpen har et mellemkammer til olie, der er fabriksfyldt med ugiftig specialolie.

Pumpen er udstyret med kabelstik for let adskillelse. Stikket er hermetisk forseglet med polyurethan for at forhindre vand i at trænge ind i motoren gennem kablet.

Et spændebånd mellem pumpehus og motor sikrer let og sikker adskillelse og samling. Der kan foretages eftersyn i marken uden brug af specialværktøj.

Pumpen er udstyret med en dobbelt akseltætning i den enestående patronkonstruktion. Det er således nemt og hurtigt at udskifte akseltætningen i marken uden brug af specialværktøj. Den eliminerer desuden risikoen for fejlbehæftet montering.

Motoren er i isolationsklasse F og med langtidsholdbare, levetidssmurte sporkuglelejer.

Pumpeudløb: Pumpen har DN 65 afgangsstuds og er klar til opstilling enten fritstående eller på et autokoblingssystem.

Grundfos DP AUTOADAPT pumperne indeholder en styring, sensorer og motorbeskyttelse. De skal blot tilsluttes til netforsyningen. Hvis flere pumper er installeret i samme tank, sørger pumpens indbyggede styrelogik for, at belastningen fordeles jævnt mellem pumperne over tid.

• Alarmrelæudgang.

Pumpen er forsynet med en udgang til alarmrelæ. NC og NO er tilgængelig og kan bruges efter behov, for eksempel til akustiske eller visuelle alarmer.

• Tilfældig startforsinkelse i tilfælde af generel strømafbrydelse.
• Pumpen starter ikke medmindre fasefølgen er korrekt.
• Selvkalibrering efter hver pumpecyklus.
• Antiblokeringsfunktion.

Antiblokeringsfunktionen starter pumpen med forprogrammerede intervaller for at forhindre løberen i at køre fast. Denne funktion er gyldig, så længe tørløbssensorerne er neddykkede i mediet (gælder Ex-udførelserne).

Grundfos CIU-enheden kan tilsluttes permanent eller midlertidigt med henblik på at ændre standardindstillingerne eller aflæse logging- og driftsparametre, såsom antallet af starter og driftstimer.

STYRINGER:

• Fugtighedsføler: uden fugtighedssensor
• Vand-i-olie-sensor: uden vand-i-olie-sensor
• AUTOADAPT: JA

MEDIE:

• Væsketemperaturområde: 0 .. 40 °C
• Massefylde: 998.2 kg/m³

TEKNISK:

• Type løber: HALVÅBEN
• Maks. partikelstørrelse: 10 mm
• Primær akseltætning: SIC/SIC
• Sekundær akseltætning: CARBON/CERAMIC
• Maks. hydraulisk virkningsgrad: 63 %
• Godkendelser på typeskilt: LGA, ATEX
• Kurvetolerance: ISO9906:2012 3B2

MATERIALER:

• Pumpehus: Støbejern
• EN-JL-1030
• Løber: Støbejern
• EN-GJS-500-7

INSTALLATION:

• Maximum ambient temperature: 40 °C
• Max. driftstryk.: 6 bar
• Flange standard: DIN
• Pumpeudløb: DN 65
• Maks. installationsdybde: 10 m

ELEKTRISKE DATA:

• Optagen effekt - P1: 3.5 kW
• Mærkeeffekt - P2: 2.6 kW
• Netfrekvens: 50 Hz
• Mærkespænding: 3 x 400-415 V
• Spændingstol.: +6/-10 %
• Maks. antal starter pr. time: 30
• Mærkestrøm: 5.8 A
• Mærkestrøm ved 3/4 belastning: 4.5 A
• Mærkestrøm ved ½ belastning: 3.5 A
• Startstrøm: 33 A
• Mærkestrøm ved nulbelastning: 2.8 A
• Cos phi - effektfaktor: 0.87
• Cos phi - effektfaktor ved ingen belastning: 0.44
• Cos phi - effektfaktor ved 3/4 belastning: 0.81
• Cos phi - effektfaktor ved 1/2 belastning: 0.68
• Nominel hastighed: 2870 omdr/min
• Startstrøm: 19 Nm
• Kipmoment: 24 Nm
• Inertimoment: 0.007 kg m²
• Motorvirkningsgrad ved fuldlast: 74 %
• Motorvirkningsgrad ved 3/4 belastning: 75 %
• Motorvirkningsgrad ved 1/2 belastning: 74 %
• Antal poler: 2
• Startform: direkte
• Kapslingsklasse (IEC 34-5): IP68
• Isolationsklasse (IEC 85): F
• Eksplosionssikker: J
• Ex-beskyttelse standard: EN50014/EN50018, class EEx d IIB T4
• Kabellængde: 10 m
• Kabeltype: LYNIFLEX
• Type kabelstik: NO PLUG
