Grundfos multilift MSS.11.1.2 1x230V - Kloak

MSS.11.1.2

Multilift, der leveres som en komplet enhed, klar til installation, består af en fuldt integreret opsamlingsbeholder med pumpe og dykmotor, kontraventil, afgangsadapter med fleksibel tilslutningsstykke DN100 monteret på opsamlingsbeholderen samt en styring med niveausensor klar med ledningsføring.

Den fuldt integrerede opsamlingsbeholder har alle de nødvendige studse for tilslutning af tilgangsrør i højder på 180 mm og 250 mm, udluftningsrør DN50 samt en manuelt betjent membranpumpe (tilbehør).

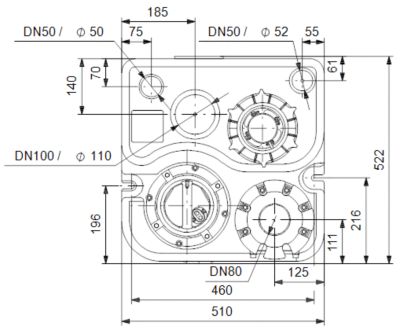

Opsamlingsbeholderen har 7 tilgangsmuffer fordelt i omkredsen. Tilgange på bagsiden 2 x DN100 med 1 tætning til rørmuffe, muffe for tilgang på siderne 2 x DN100, top indløb DN100. 2x DN50 på top og side.

Multilift korrosionsfrie opsamlingsbeholdere i polyethylen er gas-, lugt- og vandtætte, mængden af residualvand mindskes, og der er mindre bundfald som følge af den skrå udformning af bunden.

Pumpe med fristrømsløber og en vedligeholdelsesfrie dykmotor, oliekammer med fysiologisk uskadelig oliepåfyldning mellem to akseltætninger. Motorbeskyttelse via motorbeskyttende maksimalafbryder inde i pumpehus.

LC220 styring med mikroprocessor er udstyret med LED for alle overvågningsbehov. Pumpe og sensor er forbundet med styringen via et 4 m eller 10 m kabel og rør. Strømforsyningskablet er 1,5 m med stik (inkl. fasevender til 3-faset motor).

En piezoresistiv tryksensor uden kontakt kan tilsluttes inde i skabet, hvor den overvåges af styringen. Blokeringsfrit trykrør inde i beholderen uden bevægelige dele nede i spildevandet.

Styringen overvåger pumpedriften.

Styringens funktioner:

• on/off styring af en spildevandspumpe på basis af et kontinuerligt signal fra en piezoresistiv sensor

• tørløbssikring af motoren via funktionstidsbegrænser og efterfølgende nøddrift

• 24 timers automatisk testkørsel ved lange perioder med manglende aktivitet

• driftsmelding for:

- pumpestatus (i drift, fejl)

tidspunkt for eftersyn/vedligeholdelse en gang årligt

(valgbar ON/OFF på DIP-switch)

• fejlmelding:

-fasefølgefejl og manglende fase ved 3-fasede motorer

-højvandsalarm

- sensor fault

- ekstern alarm-afbryder (kun alarm)

- potentialfri kontakt for fælles alarm

• automatisk eller manuel afstilling af alarm

(valgbar på DIP-switch)

• nemt valg af startniveau 180 eller 250mm

(valgbar på DIP-switch)

En ekstra indgang for tilslutning af separat niveauafbryder, der anvendes i tilfælde af oversvømmelse uden for Multilift (ekstern alarm). Beholderanlæggene installeres ofte i en samlebrønd inde i kælderen på det laveste punkt i bygningen. I tilfælde af, at der fx strømmer grundvand ind eller ved rørsprængning, viser styringen en alarm.

Multilift-programmet er konstrueret i henhold til standarden EN12050-1 og er godkendt og overvåget af det eksterne institut LGA. Yderligere godkendelser er VDE, GHOST, CB, EMV.

Teknisk:

Type løber: FRISTRØM

Maks. partikelstørrelse: 40 mm

CE-godkendt (ja/nej): Y

EN-nummer til LGA-godkendelse: JA

Ventiltype: KLAPVENTIL

Materialer:

Pumpehus: Komposit

Beholder: LDPE

Pakning: NBR

Medie:

Maks. medietemperatur: 40 °C

Massefylde: 998.2 kg/m³

Elektriske data:

Optagen effekt - P1: 1.7 kW

Mærkeeffekt - P2: 1.1 kW

Netfrekvens: 50 Hz

Mærkespænding: 1 x 230 V

Spændingstol.: +10/-6 %

Maks. antal starter pr. time: 60

Mærkestrøm: 8 A

Cos phi - effektfaktor: 0.95

Nominel hastighed: 2760 omdr/min

Antal poler: 2

Startform: direkte

Kapslingsklasse (IEC 34-5): IP68

Isolationsklasse (IEC 85): F

Type kabelstik: SCHUKO

Netledning: 1.5 m

Tank:

Total volumen af tank(e): 44 l

Samlet effektiv volumen på opsamlingsbeholder ved 180 mm indløb: 20 l

Samlet effektiv volumen for opsamlingsbeholder ved 250 mm indløb: 28 l

Andre:

Country of origin: DE

Custom tariff no.: 84137021
