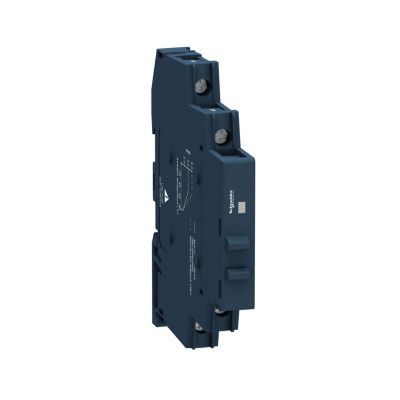

Harmony Solid State Relæ (SSR) til DC-kobling for DIN-skinne,1-60VDC udgang på 6A og 4 - El-teknik

Harmony Solid State Relæer kan anvendes til alle former for kobling af signaler og belastninger.<br> De er ideelle til anvendelse i pakkemaskiner, plaststøbning, tekstil produktion og til varmestyringer.<br> Det er også muligt at anvende dem til lysstyring hvor der er behov for en lydløs kobling, som f.eks. på hospitaler hvor støj er uønsket.<br> Fordelene ved et solid state relæ er, at de er designet til hyppige koblinger uden mekaniske dele hvilket gør dem perfekte til f.eks. PID styringer.<br> <br>Solid state relæer er opdelt i relæer til AC-last og DC-last og de kan ikke anvendes til begge dele.<br> Til AC-last er det også vigtigt at vide om man har behov for nulvoltskobling eller øjeblikskobling.<br> <br>Solid state relæer genererer en del varme under drift og derfor er det vigtigt at være opmærksom på omgivelsestemperaturen i tavlen og eventuelt reducere belastningen derefter.<br> <br>SSM1D26BD er et en-faset solid state relæ for montering direkte på en 35 mm DIN-skinne.<br> Den indbyggede køleplade gør det klar-til-brug og det kan klare op til 40 graders omgivelsestemperatur uden at reducere belastningen såfremt det er placeret med min 11 mm afstand til nærmeste komponent.<br> Ved placering af 2 eller flere relæer lige ved siden af hinanden skal den maksimal belastning reduceres og ved mere end 25 graders omgivelsestemperatur skal belastningen reduceres yderliger.<br> Relæet har en DC-udgang og et spændingsområde på 1..60 VDC med en maksimal belastning på 6A.<br> Forsyningsspændingen til relæet kan være imellem 4..32 VDC og terminalerne har layout som et relæ med indgangsterminaler i toppen og belastning i bunden.<br> En grøn status LED på fronten indikerer om der er forsyning til relæet.<br> <br>SSM1D26BD har en bredde på 11 mm. en dybde på 83,7 mm og en højde på 90,3 mm.<br> Terminalerne til belastningen kan klare ledertværsnit imellem 0,3..2,5 mm².<br>
