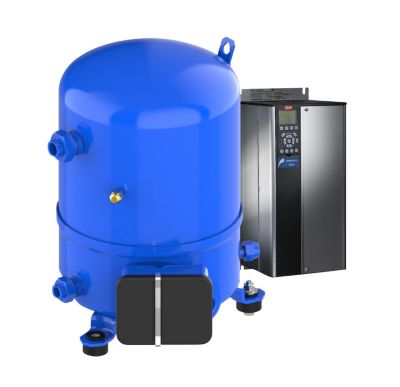

Danfoss VTZ054AJNR1A Stempelkompressor, Køl MT, 240 V, 53,9 cm3, 3200 W (R404A) - Køl

Afgangstilslutning størrelse [in] 1 in

Afgangstilslutningshøjde [mm] 67 mm

Aflastningsventil 30 bar/8 bar

Antal starter pr. Time [Max] 12

Beskrivelse VTZ054-J

Cylinder 1

Diameter [mm] 224 mm

Economizer Nej

Emballagebredde [mm] 295 mm

Emballagehøjde [mm] 385 mm

Emballagelængde [mm] 330 mm

Emballagemængde 1

Fabrik HP [bar] 25 bar

Fabrik LP [bar] 25 bar

Family VTZ

Farve Blå

Fase 3

Fittingmuffe ODF

Fittings-bemærkning (leveres kun med rotolock)

Fittingstandard Rotolock

Frekvens [Hz] 35 - 90

Generationskode A

Glas moment [Nm] 50 N-m

Glasmontering Gevindskåret

Godkendelsesstandard CE certificeret

UL certificeret når tilsluttet til frekvensomformer

GP LP (målestuds lavtryk) moment [Nm] 15 N-m

Høj værdi for nominel spænding ved 50 Hz [V] 240 V

Høj værdi for nominel spænding ved 60 Hz [V] 240 V

Høj værdi for spændingsområde ved 50 Hz [V] 240 V

Høj værdi for spændingsområde ved 60 Hz [V] 240 V

Højtryksside max tryk (Ps) 29.4 bar

Højtryksside TS max 150 °C

Højtryksside TS min -35 °C

Højtryksside volume 0.3 l

IP-beskyttelsesklasse IP54 (med kabelpakdåse)

Kapacitetsregulering Inverter

Kompressorstrømforsyning [V/Ph/Hz] 220-240/3/50-60

Konfigurationskode Enkelt

Kølemiddelfyldning [kg] [Max] 2.5 kg

Kølemidler R134a

R404A

R407C

Lav værdi for nominel spænding ved 50 Hz [V] 200 V

Lav værdi for nominel spænding ved 60 Hz [V] 200 V

Lav værdi for spændingsområde ved 50 Hz [V] 200 V

Lav værdi for spændingsområde ved 60 Hz [V] 200 V

Lavtryksside max tryk (Ps) 22.6 bar

Lavtryksside TS max 50 °C

Lavtryksside TS min -35 °C

Lavtryksside volume 7.5 l

Leverede fittings Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger

Leverede instruktioner Installationsvejledninger

Leveret montage Eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver

Leveret olie Oliefyldning

LRA (blokeret rotoramp.) 93 A

MMT (maksimal udkoblingsstrøm) 25 A

Modelnummer VTZ054AJNR1A

moment [Nm] 3 N-m

Moment jord [Nm] 4 N-m

Monteringsmoment [Nm] 15 N-m

Motorbeskyttelse Motorbeskyttelse af frekvensomformer

Målestuds HP Ingen

Målestuds LP Schrader

Mærketeknologi Stempelkompressor

Network power supply [V/Ph/Hz] 200-230/3/50 208-230/3/60

Nominel kølekapacitet ved 50 Hz 3.2 kW

Nominel kølekapacitet ved 60 Hz 6.3 kW

Oliefyldning [L] 0.95 l

Olieoversigt 160PZ

Olieudligning 3/8 tommer flare SAE

Olieudligningsmoment [Nm] 30 N-m

Paineliitäntäputken koko [in] 1/2 in

Pakkeformat Enkeltpakke

Power connections Skrue 4,8 mm

Produktgruppe Hermetic compressors

Produktnavn VTZ

RLA 20 A

Segmentanvendelse Køling MT

Slagvolumen [cm3] 53.86 cm³

Sugetilslutning materiale -

Sugetilslutning rørstørrelse [in] 5/8 in

Sugetilslutning størrelse [in] 1 1/4 in

Sugetilslutningshøjde [mm] 263 mm

Tegningsnummer 8501042a

Teknologi Stempel

Test dif. [bar] [Max] 30 bar

Test højtryk [bar] [Max] 30 bar

Test lavtryk [bar] [Max] 25 bar

Tilslutningstype Rotolock

Totalhøjde [mm] 356 mm

Type VTZ054

Viklingsmodstand for trefasekompressorer med identiske viklinger [Ohm] 0.44 Ohm

Viskositet [cP] 32 cP
