Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
10.0
Nominel isolationsspænding Ui:
400.0
Nominel fejlstrøm:
0.03
Nominel mærkespænding (Uimp):
4.0
Antal beskyttede poler:
1.0
Betinget nominel kortslutningsstrøm:
0.25
Kapslingsklasse (IP):
IP20
Forureningsgrad:
3.0
Parallell omkobling N-neutral:
Ja
Spændingstype:
AC
Fejlstrømstype:
A
Udløserkarakteristik:
C
Afbrydelsesegenskab:
Uden forsinkelse
Overspændingskategori:
3.0
Frekvens:
50/60 Hz
Fejludløserbeskyttelse:
Nej
Nominel kortslutningsstrøm i forhold til EN 61009:
10.0
Med aflåsningsmekanisme:
Ja
Indmuringsmontage:
Nej
Energibegræsningsklasse:
3.0
Mærkespænding:
230.0
Modul-bredde:
2.0
Mærkestrøm:
20.0
Antal poler (total):
2.0
Indbygningsdybde:
44.0
Beskrivelse

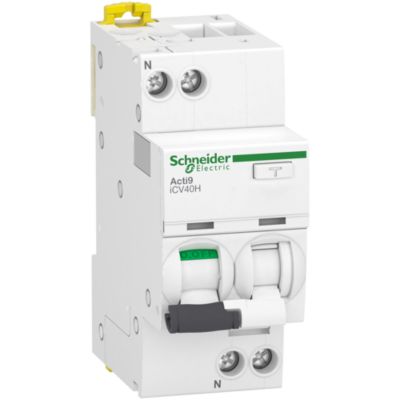

Denne Acti9 iCV40 er en modulær fejlstrømsafbryder med overstrømsbeskyttelse (RCBO). Det er en 1P+N-automatsikring med 1 beskyttet pol, 20A I mærkestrøm og C udløserkurve. Jordafledningsbeskyttelsesklassen er A-type med en følsomhed på 30 mA. Tidsforsinkelsen for jordafledningsbeskyttelsen er øjeblikkelig. Den Icn-nominelle kortslutningsbrydeevne er op til A i henhold til standarden EN/IEC -2-1. Dette produkt beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. De 2 unikke Besøgsindikatorer reducerer interventionstiden ved at vise det fejlbehæftede kredsløb og hurtigt identificere standardtypen. Dens Besøgsikre grønne stribe garanterer den fysiske åbning af kontakterne, så det er muligt at foretage downstream-vedligeholdelse. Dette produkt er i overensstemmelse med EN/IEC -2-1-standarden. Det har en elektrisk holdbarhed på op til cyklusser og en mekanisk holdbarhed på op til cyklusser. Driftsspændingen for Ue er 230 VAC. Den Ui-nominelle isoleringsspænding er 400 VAC. Den Uimp-mærkeimpulsholdespænding er 4 kV. Frekvensen er 50/60 Hz. Det er monterbar DIN-skinne. Bredden i 9mm pitches er 4. Produktfarven er hvid (RAL9003). Dimensionerne er (B) 36 mm x (H) 85 mm x (D) 73 mm. Vægten er 210g. Den har en IP20 beskyttelsesgrad. Den bliver IP40 én gang i modulopbygget afdækning i henhold til IEC/EN -standarden. Driftstemperaturen er fra -25 C til 60 C. Opbevaringstemperaturen er fra -40 C til 85 C.
Produktinformation
