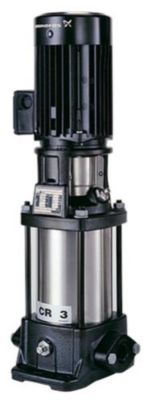

CR 3-5 A-A-A-E-HQQELodret flertrins-centrifugalpumpe med tilgangs- og afgangsåbninger på samme niveau (inline). Topstykket og fodstykket er af støbejern; alle andre medieberørte dele er af rustfrit stål. En patronakseltætning sikrer høj driftssikkerhed, sikker håndtering og let adgang og service. Effekt overføres via en todelt kobling. Pumpen er forsynet med en 3-faset kappekølet asynkronmotor i fodmotorudførelse.
Styringer:
Medie:
- Pumpemedie: Vand
- Væsketemperaturområde: -20 .. 120 °C
- Væsketemperatur under drift: 20 °C
- Massefylde: 998.2 kg/m³
Teknisk:
- Pumpehastighed som grundlag for pumpedata: 2873 omdr/min
- Nominelt flow: 3 m³/h
- Nominel løftehøjde: 23.4 m
- Pumpeorientering: Vertical
- Akseltætning: Single
- Kode for akseltætning: HQQE
- Godkendelser på typeskilt: CE, EAC,ACS
- Kurve tolerance: ISO9906:2012 3B
Materialer:
- Base: Støbejern
- EN 1561 EN-GJL-200
- ASTM A48-25B
- Løber: Stainless steel
- EN 1.4301
- AISI 304
- Leje: SIC
Installation:
- Maks. omgivelsestemperatur: 40 °C
- Max. driftstryk.: 16 bar
- Max. tryk ved nævnte temperatur: 16 bar / 120 °C
- 16 bar / -20 °C
- Tilslutningstype: Oval / Rp
- Dimension indløb: 1"
- Dimension - afgang: 1"
- Tryktrin rørforbindelse: PN 16
- Flangestørrelse på motor: FT85
Elektriske data:
- Motor standard: IEC
- Motortype: 71A
- IE Virkningsgradsklasse: IE3
- Mærkeeffekt - P2: 0.37 kW
- Effekt (P2) krævet af pumpe: 0.37 kW
- Netfrekvens: 50 Hz
- Mærkespænding: 3 x 220-240D/380-415Y V
- Mærkestrøm: 1.74/1.00 A
- Startstrøm: 490-530 %
- Cos phi - effektfaktor: 0.80-0.70
- Nominel hastighed: 2850-2880 omdr/min
- Virkningsgrad: IE3 73,8%
- Motorvirkningsgrad ved fuldlast: 73.8 %
- Motorvirkningsgrad ved 3/4 belastning: 79.0 %
- Motorvirkningsgrad ved ½ belastning: 75.5 %
- Antal poler: 2
- Kapslingsklasse (IEC 34-5): 55 Dust/Jetting
- Isolationsklasse (IEC 85): F
- Motornr.: 85805102
