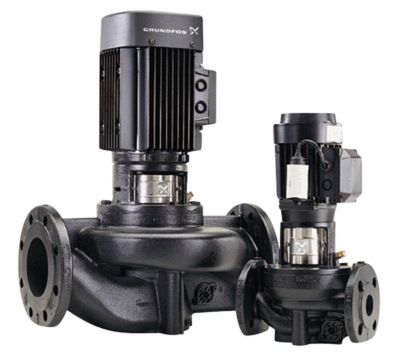

TP 80-110/4 A-F-A-BAQE-IX3Ettrins tørløberpumpe med spiralhus og inline suge- og trykstuds med samme diameter. Pumpen er af top-pull-out-konstruktion, dvs. pumpehovedet (motor, topstykke og løber) kan demonteres ved vedligeholdelse og service uden at pumpehusets rørforbindelser berøres. Pumpen er forsynet med en uaflastet gummibælgtætning. Akseltætningen er i henhold til DIN EN 12756. Rørtilslutning foregår via PN 16 DIN-flanger (EN 1092-2 og ISO 7005-2). Pumpen er forsynet med en kappekølet asynkronmotor.
STYRINGER:
- Frequency converter: NONE
MEDIE:
- Pumpemedie: Vand
- Væsketemperaturområde: 0 .. 120 °C
- Væsketemperatur under drift: 20 °C
- Massefylde: 998.2 kg/m³
TEKNISK:
- Pumpehastighed som grundlag for pumpedata: 1445 omdr/min
- Nominelt flow: 59.4 m³/h
- Nominel løftehøjde: 8.9 m
- Aktuel løberdiameter: 177 mm
- Kode for akseltætning: BAQE
- Kurve tolerance: ISO9906:2012 3B2
MATERIALER:
- Pumpehus: Støbejern
- EN-GJL-250
- ASTM class 35
- Løber: Cast iron
- EN-GJL-200
- ASTM class 30
INSTALLATION:
- Omgivelsestemperatur: -20 .. 55 °C
- Max. driftstryk.: 16 bar
- Max. tryk ved nævnte temperatur: 16 bar / 120 °C
- Tilslutningstype: DIN
- Tilslutningsstørrelse: DN 80
- Trykklasse for rørtilslutning: PN 16
- Afstand indgang - indgang: 440 mm
- Flangestørrelse på motor: FF215
ELEKTRISKE DATA:
- Motortype: SIEMENS
- IE Virkningsgradsklasse: IE3
- Nominel effekt P2: 2.2 kW
- Netfrekvens: 50 Hz
- Mærkespænding: 3 x 220-240D/380-420Y V
- Mærkestrøm: 8,01-7,32/4,67-4,23 A
- Startstrøm: 760-760 %
- Cos phi - effektfaktor: 0.83
- Nominel hastighed: 1465 omdr/min
- Virkningsgrad: IE3 86,7%
- Motorvirkningsgrad ved fuldlast: 86.7-86.7 %
- Motorvirkningsgrad ved 3/4 belastning: 87.3-87.3 %
- Motorvirkningsgrad ved ½ belastning: 86.4-86.4 %
- Antal poler: 4
- Kapslingsklasse (IEC 34-5): IP55
- Isolationsklasse (IEC 85): F
- Motornr.: 83V02208
