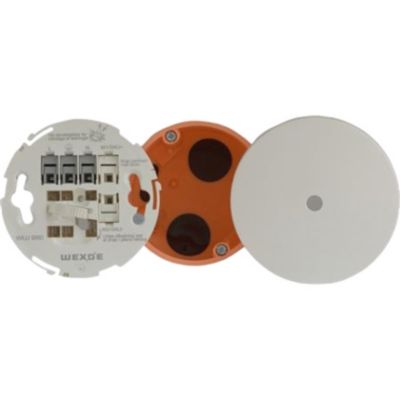

- Lampeudtag 5polet model Wexøe WLU i farven PerleHvid, samt Kaiser lufttæt forfra dåse model 9264-21
- Lampeudtag til montering af lamper nedhængt i udtag med maksimal vægt på 5kg eller som tilslutningssted for lamper i ophæng. Lampeudtaget er forsynet med klemmer for montering af: Fase Nul Jord M1/DALI+ samt M2/DALI- .
- Beregnet for forfra loftmontage i godkendte Kaiser dåser benævnt herunder eller Schneider Electric PL-loftdåse.
- Montering i Kaiser dåse model 9263-22, 9264-22 (Ø68mm) eller HWD30 (Ø74mm), der er godkendt til loftmontage
- Der bores i loftet med en Kaiser 1083-10 (Ø68mm) 1084-10 (Ø74mm) hulsav eller tilsvarende, hvor man ønsker lampeudtaget. Installationskablerne indføres i dåsen via huller der modsvarer diameteren på det brugte kabel.
- Det er muligt at sløjfe op til fire kabler i lampeudtagets klemmer for Fase, Nul og Jord, samt to kabler i M1/DALI+ samt M2/DALI-.
- De enkelte ledere afisoleres 10mm og indføres i klemmerne. Skal man demontere en leder, drejes skiftevis mod højre og venstre, samtidig med, at der trækkes i lederen. Lampeudtaget skubbes op over skruerne i dåsen, og drejes mod uret til skruerne er i bund, og skruerne spændes efterfølgende til.
Alternativ montering PL-loftdåse
- Montagen for installation af PL-loftdåse og ovenstående montagevejledning af lampeudtag følges, dog drejes lampeudtag fast i dåse, ved at dreje med uret, og bruge skruehuller beregnet til PL-dåse.
Montering af lampeledning
- Lampeledningen afisoleres ca. 50 mm og indføres under trækaflastningen, der trykkes op, indtil ledningen er fastholdt.
- En skruetrækker indføres mellem klemmetop mærket press og udfræsning i udtag. Derved åbnes for ledningsindføring og ledningen føres ind, hvorefter skruetrækkeren trækkes tilbage igen, og tilslutningen er færdig.
- Dækslet trykkes op mod udtaget, og drejes nu en 1/8 omgang med uret, og installationen og tilslutningen afsluttet.
- Bemærk her, at den tilsluttede lampe ikke må belaste ledningen med større vægt, end ledningen kan bære. Hvis der er tale om en tungere lampe - maksimal 5kg - kan der skrues en 3mm krog op i centrum af udtaget for aflastning via kæde eller wire. I så fald udgår dækslet, og der skal afsluttes med en baldakin.
- Demontering i omvendt rækkefølge, og lampeledningen løsnes ved at dreje aflasteren i pilens retning hvorefter ledningen er fri igen.
NB om bæreevne på dåsen
- Bekendtgørelsen beskriver at dåsen skal kunne bære fem gange lampeudtagets maksimale belastning på 5kg, så godkendte dåser kan modstå belastning på 25kg.
- Monteres i materiale som Troldtekt, vil dette ikke kunne opretholdes med forfra montering, og man skal opbygge, så bæreevne opfyldes, eventuelt med Wexøe bærejern for 926x-22
- Dette må ikke forveksles med at et lampeudtag kan bære 25kg, her gælder de maksimalt 5kg til enhver tid.
Tekniske data
- Tæthedsklasse: IP20
- Max strøm: 16A
- Max spænding: 400V
- Mål: Dåse for lampeudtag: 68mm 926x-22 eller 74mm HWD30 eller alternativ PL-loftdåse
- Dæksel: 82x12,5mm
- Ledningshul: 7,5mm kan bores op til 13,5mm
- Farve: perlehvid
