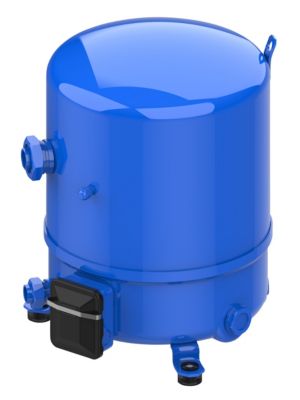

Danfoss NTZ108A4LR1B Stempelkompressor, Køl LT, 400 V, 108,0 cm3, 2090 W (R452A)

Afgangstilslutning størrelse [in] 1 1/4 in Afgangstilslutningshøjde [mm] 74 mm Aflastningsventil 30 bar/8 bar Antal starter pr. Time [Max] 12 Beskrivelse NTZ108-4B Cylinder 2 Diameter [mm] 288 mm Economizer Nej Emballagebredde [mm] 375 mm Emballagehøjde [mm] 450 mm Emballagelængde [mm] 385 mm Emballagemængde 1 Fabrik HP [bar] 25 bar Fabrik LP [bar] 25 bar Family NTZ Farve Blå Fase 3 Fittingmuffe ODF Fittings-bemærkning (leveres kun med rotolock) Fittingstandard Rotolock Frekvens [Hz] 50 Generationskode A Glas moment [Nm] 50 N-m Glasmontering Gevindskåret Godkendelsesstandard CE GP LP (målestuds lavtryk) moment [Nm] 15 N-m Høj værdi for nominel spænding ved 50 Hz [V] 400 V Høj værdi for spændingsområde ved 50 Hz [V] 440 V Højtryksside max tryk (Ps) 28.5 bar Højtryksside TS max 150 °C Højtryksside TS min -35 °C Højtryksside volume 0.6 l IP-beskyttelsesklasse IP55 (med kabelpakdåse) Kapacitetsregulering Fast hastighed Kompressorstrømforsyning [V/Ph/Hz] 400/3/50 460/3/60 Konfigurationskode Enkelt Kølemiddelfyldning [kg] [Max] 5 kg Kølemidler R404A R452A Lav værdi for nominel spænding ved 50 Hz [V] 380 V Lav værdi for spændingsområde ved 50 Hz [V] 340 V Lavtryksside max tryk (Ps) 22.6 bar Lavtryksside TS max 50 °C Lavtryksside TS min -35 °C Lavtryksside volume 16.5 l Leverede fittings Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger Leverede instruktioner Installationsvejledninger Leveret montage Eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver Leveret olie Oliefyldning LRA (blokeret rotoramp.) 45 A MCC (maksimal optagen strøm) 12.1 A Modelnummer NTZ108A4LR1B moment [Nm] 3 N-m Moment jord [Nm] 3 N-m Monteringsmoment [Nm] 15 N-m Motorbeskyttelse Intern overbelastnings beskyttelse Målestuds HP Ingen Målestuds LP Schrader Mærketeknologi Stempelkompressor Network power supply [V/Ph/Hz] 380-415/3/50 460/3/60 Oliefyldning [L] 1.8 l Olieoversigt 175PZ Olieudligning 3/8 tommer flare SAE Olieudligningsmoment [Nm] 30 N-m Paineliitäntäputken koko [in] 3/4 in Pakkeformat Enkeltpakke Power connections Spade Produktgruppe Hermetic compressors Produktnavn NTZ Rotationshastighed ved 50 Hz [rpm] 2900 rpm Segmentanvendelse Køling LT Slagvolumen [cm3] 108 cm³ Sugetilslutning materiale - Sugetilslutning rørstørrelse [in] 7/8 in Sugetilslutning størrelse [in] 1 3/4 in Sugetilslutningshøjde [mm] 265 mm Tegningsnummer 8502012g Teknologi Stempel Test dif. [bar] [Max] 30 bar Test højtryk [bar] [Max] 30 bar Test lavtryk [bar] [Max] 25 bar Tilslutningstype Rotolock Totalhøjde [mm] 413 mm Type NTZ108 Viklingsmodstand for trefasekompressorer med identiske viklinger [Ohm] 4 Ohm
