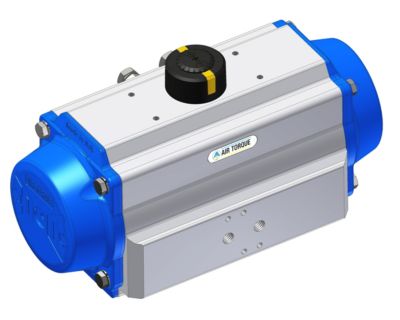

EGO pneu. aktuator AT600SR 4. Gen, F14, CH 36

• 90° drejende pneumatisk aktuator
• Enkelt virkende (Fjedre retur)
• Fremstillet i specialcoated aluminium
• Montage iht ISO 5211? F14 Ch 36×36-39mm Female
• Montage iht. VDI/VDE 3845? 130×30 ( M5×8 )? M6×12 4×4 slids Nv 36
• Montage Iht. Namur
• Endestop med -5° til +15° justeringsmulighed
• Indikatorpuk med metalinserts for induktiv aftaster
• Torque ved 6 bar? 766 til 520 Nm luft? 756 til 510 Nm fjedre
• Vægt 41,9 kg.
• Åbnings tid 3,2 sek.
• Åben Volume 5,94 L
• Lukke tid 4 sek.
• Lukket Volume 9,46 L
• Højde 245,5+50 mm
• Længde 528 mm
• Brede 218 mm

 Anvendelse

• Til montering på alle type 90° drejende ventiler og spjæld
• Kan anvendes i udendørs miljø
• Temperaturområde -40°C til 80°C
• Styremediet kan være tørt eller smurt filtreret luft eller ikke aggressiv gas
• Minimum tryk 2,5 bar
• Maximum tryk 8 bar
• Tilslutning til luft 3/8"

Funktion:

• Fjedre retur / Fail safe

Godkendelser og certificering

ISO 9001 by Lloyds

• DNV typegodkendelse
• SIL3 by TüV
• ATEX 94/9/EC EX II 2 GD c T95°C
• GOSTR

Tilbehør/varianter

Indikering

• 468005700      Indikering EGO Box M, potentialfrie                               kontakter.
• 468005920      Indikering P & F NBN3-F31, induktiv

Pilotventil

• 468005606      Pilotventil 24 volt AC
• 468005607      Pilotventil 24 volt DC
• 468005608      Pilotventil 230 volt AC
• 468005609      Pilotventil 115 volt AC
• 468089102      Pilotventil 24 volt DC Ex

Reparations sæt

• 467905460      Standard
• 467905560      Viton sæt for høj temp.
• 467905660      Fjedre
